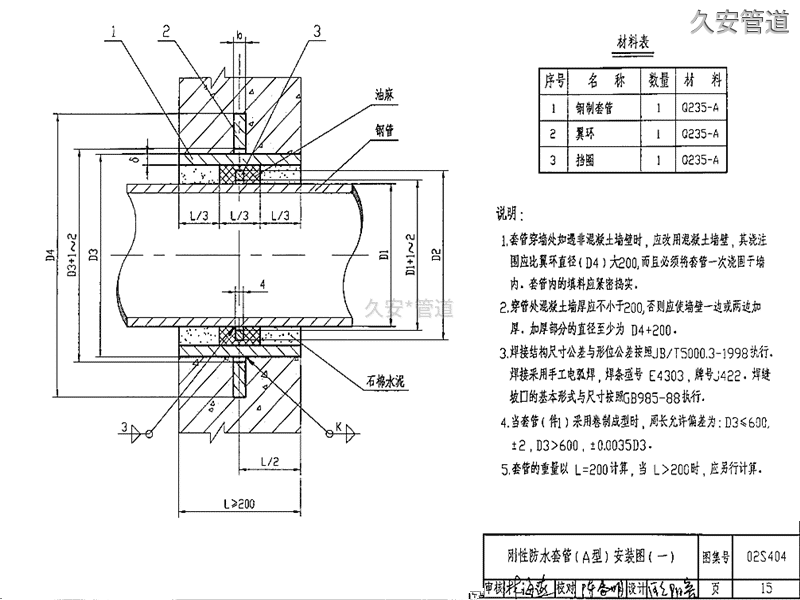

刚性防水套管，又称钢套管，是一种穿墙埋管。主要用于墙、梁、柱、洞等处的管道预埋，该产品仅适用于混凝土墙。如果穿墙是非混凝土墙，则需要将其改为混凝土墙。防水套管生产厂家都是按国家建筑研究院设计的02s404或s321图集标准生产。指的也是02s404图集第17页刚性防水套管尺寸及重量表（如下图所示）。在表格中对刚性防水套管的各种标准有相关要求。

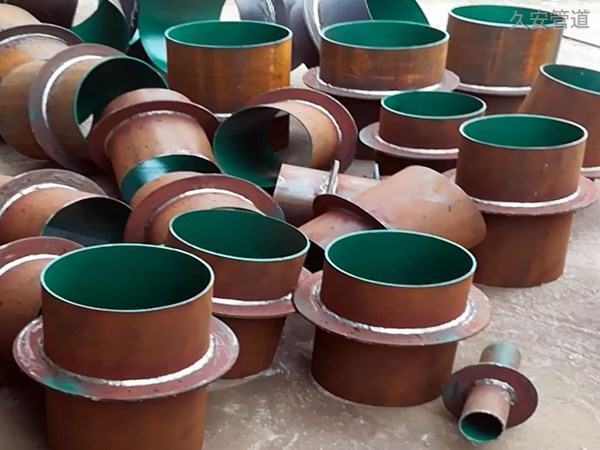

　　刚性防水套管是由钢管、法兰环焊接而成，用于一般管道穿墙，有利于墙体防水。产品安装的功能是为了方便管道的后期施工，给管道安装带来很大的方便。是管道穿墙处必不可少的新产品。

　　在图集中，在通常采用所管道的口径来表示防水套管的大小尺寸，因此在生产时套管的管径需要按要必赢·bwin求放大，所以客户在采购时只需要提供所穿管道的口径就可以了，我们在生产时会根据要求制作，例如DN200刚性防水套管，这里DN200指的是所穿工作管道的口径，工作管道外径为219，而我们生产DN200的管线MM,减去两边壁厚的尺寸：2*8MM=16MM,那么穿于DN200的刚性防水套管的内径为257MM，套管与工作管道之间的间距需要采用密封材料来填充，确保套管的防水性。

　　1、刚性防水套管一般都是根据国家建筑标准设计图集2S404标准制作的，图集上明确表明了具体的刚性防水套管口径数据。

　　2、刚性防水套管图集上表中DN为防水套管公称通径，D1为该套管设计穿管外径，D3为防水套管管子外径，D4为翼环外径，L为长度，b为环的厚度，δ为管的厚度，K为填充物。

　　3、刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。

　　4、刚性防水套管的口径尺寸从DN15到DN3000以上都有，口径尺寸是可以根据管道工程中的尺寸而定制的。

　　防水套管的施工是与土建施工一起安装的。当管道穿越剪力墙基础、混凝土结构梁和异形柱时，防水套管应与民用建筑一起安装。原因是预留孔洞后套管与混凝土之间的二次浇筑不易处理。有些地还不能处理，如在地下室基础混凝土剪力墙上安装刚性防水套管。其次，管道安装前应安装防水套管。主要是指管道穿越混凝土楼板和普通砖墙时，一般在混凝土楼板上预留孔洞，普通砖墙可以钻穿墙洞。在地板上，在安装管道之前，断开管路并安必赢·bwin装套管。在砖墙上画线，支护，找好坡度，安装套管。
